常州普耐爾干燥設備有限公司

氧化鐵黃干燥機

一、工藝條件：

1、物料：       氧化鐵黃

2、初水份：     52%

3、終水份：     ≤0.5%

4、干品產量：   500 kg/h

5、加熱溫度：   140~150℃

6、加熱方式：   蒸汽 0.4 MPa(飽和蒸汽溫度：151℃)

7、干品顆粒度： ～100目

干品堆比重： ～5.16 g/cm3

8、設備材質：   物料接觸部分SUS304

9、安裝：       室內

10、電源；      380V  50HZ

11、環境：      20℃  760mmHg   φ=60%

二、工藝計算

1、每小時0.8%的干品產量：

G干=500 kg/h

2、每小時水份蒸發量：

          W水=500xkg/h

3、每小時52%時的濕品處理量：

G濕=500+534=1034 kg/h

          由于產品的終水份較低，需采取二級干燥：

       一級干燥是槳葉干燥機，將初水份52%的濕物料干燥到含水率為20%進入二級干燥，盤式干燥機將物料從20%干燥到0.5%，后粉碎到20-30目。

三、設備選型

一級干燥為KJG-52型空心槳葉干燥機        1臺

二級干燥為PLG-2200/12型盤式干燥機       1臺



（一）一級干燥    KJG系列空心槳葉干燥機

工作原理：普耐爾干燥

    空心軸上密集排列著楔型中空槳葉，熱介質蒸汽經空心軸流經槳葉，單位有效容積內傳熱面積很大。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證理想的傳熱效果。

在槳葉及夾套通入熱介質加熱的同時，出料口上部同時進行抽濕，這樣大大增加了設備的干燥強度。蒸發出來的水份由抽濕風機帶出干燥機。

設備特性：

1． 槳葉干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，故熱損失很小。

2． 槳葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間。設備尺寸變小，減少了占地面積。

3． 處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。

4． 環境污染小：攜帶空氣量很少，粉塵物料夾帶很少。

5． 操作費用低。

6． 操作穩定：由于楔型槳葉特殊的壓縮－膨脹攪拌作用，使物料顆粒充分與傳熱面積接觸，在軸向區間內，物料的溫度、濕度、混合溫度及梯度都很小，從而保證了工藝的穩定性。

主要技術參數：

3.1上料系統：2—φ 159雙螺旋加料器   1件     5.5KW

    材質：  物料接觸處304

3.2 干燥主機：

1、型號：       KJG-52

2、總傳熱面積： 52 m2

   漿葉片總面積：～36 m2

3、有效容積：    ～3.96m3

4、主機轉速：    5～10 rpm

        停留時間：    30～40分鐘

5、傳動電機功率：37kw   變頻調速

6、主機上箱體:   δ6mm   A3  內貼δ2mm SUS304

                 外部保溫δ50mm硅酸鋁外封δ2mm A3

7、下箱體主機內壁：δ8mm    SUS304  1件

8、下箱體主機夾套：δ4mm    A3 沖壓件   1件

9、下箱體保溫厚： δ80mm硅酸鋁   外封δ2mm   A3

10、上下及端部法蘭：  δ30mm   A3鋼  外貼δ3mm   SUS304  2件

11、端蓋板：δ25mm   A3鋼  內貼δ3mm   SUS304  2件

12、填料座：  4件  45鋼   (填料: 20×20四氟盤根)

13、填料壓蓋：4件     A3

14、空心漿葉主軸：2件      φ325X25mm A3+ SUS304

15、回水管:       2件       A3  φ108X4

16、漿葉片：  1套          SUS304   δ8mm   80件   拉釘加強

17、下料口：  1件          SUS304   δ8mm

         溢流板:   1件          SUS304   δ8mm

18、齒輪減速機： 1件   ZSY315-90 硬齒面齒輪減速機(常州杭州減速機)

19、傳動齒輪：   2件    45鋼齒面高頻淬火

         主軸嚙合齒輪： 2件        45鋼齒面高頻淬火

20、旋轉接頭：2件  (單頭進出)

21、軸承座：  4件   A3焊接件

22、主機支架：1件（[20#  A3焊接件]噴防銹漆）

23、主機箱內尺寸:  5780×1672 （mm）

24、主機外形尺寸： ～8600×2000×2500（mm）

25、新風口補充加熱器：1件  80 m2      材質：A3管軋制鋁帶

     26、旋風分離器：

          型號：       CLT/A-φ800    1件

          材質:        δ3mm          SUS304

          下料：        料筒、蝶閥   1件  SUS304

     29、排濕風機：

         型號:         4-72-4A  5.5 KW   2900rpm

         風量：        4012~7419m3/h

         風壓：        1320~2014Pa

         材質：        Q235-A(調節風門：1件)

30、控制系統 （空心槳葉與盤式干燥共用1臺控制柜）

控制柜：     1件  304不銹鋼   δ1.5mm折彎焊接

電器元件：   1套    浙江正泰

引風機：     手動按鈕控制

傳動電機:    變頻調速

干燥腔內溫度顯示

31、其他隨機資料：

設備平立面布置圖           產品合格證書

電器原理圖                 設備使用說明書

主要設備清單:

序號	名稱	數量	材質	備注
1	漿葉主軸	2	A3+304	φ325X25mm
2	漿葉片	2	SUS304	δ8mm
3	主機下箱體	1	組件	KJG-52
4	主機上箱體	1	組件	KJG-52
5	填料座	4	組件
6	填料壓蓋	4	組件
7	軸承座	4	組件
8	主齒輪	2	45
9	傳動電機	1	組件	37 KW (江陰大中)
10	變頻器	1	組件
11	齒輪減速機	1	組件	ZSY315-90 杭州速機廠
12	傳動齒輪	2	45
13	旋轉接頭	2	組件
14	旋風分離器	1	SUS304	CLT/A  φ800
15	溢流板	1	SUS304
16	SRZ型蒸汽散熱器	80m2	A3管軋制AL帶
17	排濕風機	1	A3	4-72  5.5kw
18	控制柜	1	組件	與盤式共用

整機裝機容量：37KW   占地面積：~45m2   普耐爾公司版權，不能翻印，違責必究！





（二）   二級干燥 PLG系列盤式連續干燥機

工作原理

   濕物料由加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥盤上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質有飽和蒸汽、熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出 。已干物料從^后一層干燥盤落到殼體的底層，^后被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，從底層排出的干物料可直接包裝  。

使用特點

1）調控容易、適用性強

1、調整料層厚度、主軸轉速、耙臂數量、耙葉型式和尺寸可使干燥過程達到理想狀態。

2、每層干燥盤皆可單獨 通入熱介質或冷介質，對物料進行加熱或冷卻，物料溫度控制準確、容易。

3、物料的停留時間可以^調整。

4、物料流向單一，無 返混現象，干燥均勻、質量穩定、不需在混合。

二）操作簡單、容易

1、 干燥器的開車、停車操作非常簡單。

2、停止 進料后，傳送物料的耙葉能很快地排空干燥器內的物料。

3、通過特殊的大規格檢視門和視鏡，可以對設備內進行很仔細的清洗和觀察。

三）能耗低

1、料層很薄，主軸轉速低，物料傳送系統需要的功率小，電耗少。

2、以傳導熱進行干燥，熱效率高，能量 消耗低。

四）操作環境好，可回收溶劑，粉塵排放符合要求

1、常壓型：由于設備內氣流速低，而且設備內濕度分布上高下 低，粉塵很難浮到設備頂部，所以頂部排濕口排出的尾氣中幾乎不含有粉塵。

2、密閉型：配備溶劑回收裝置，可方便地回收載濕氣體中的 有機溶劑。溶劑回收裝置簡單，回收率高，對于易燃、易爆、有毒和易氧化的物料，可用氮氣作為載濕氣體進行閉路循環，使之安全操作。特 別適用于易燃、易爆、有毒物料的干燥。

3、真空型：在真空狀態下操作的盤式干燥器，特別適用于熱敏性物料的干燥。

五）安 裝方便、占地面積小

1、干燥器整體出廠，整體運輸，只需吊裝就位，安裝定位非常容易。

2、由于干燥盤層式布置、立式安裝， 既使干燥面積很大，占地面積也很小。



設備參數

 1．型號：        PLG-2200/12

 2．干燥盤數：    大盤6只，     小盤6只

                  大盤外徑Ф2200mm，內孔Ф600，

                  小盤外徑Ф1900mm，內孔Ф400

 3．干燥面積：    37 m2

 4．設備總高：    ~5000 mm

 5．主電機：     7.5kw  變頻  (配11kw變頻器)

 6．耙桿轉速：    0～5rpm 變頻控制

 7．出料關風器：  TGFY9L   1.1kw   304   1臺  (轉速：45rpm)

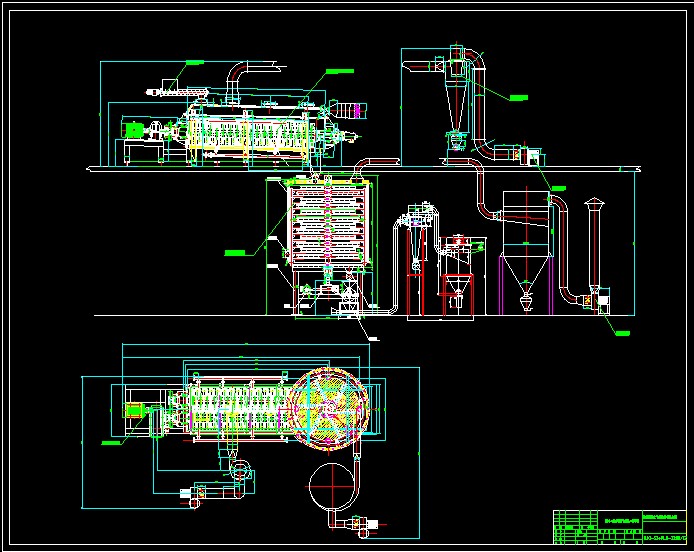

三、設備配置

整機裝機功率：~12.1kw    占地面積：~40m  普耐爾公司版權，不能翻印，違責必究！
